選擇合適的軸承定位和配合方式對于確保軸承的性能、延長使用壽命以及減少維護成本至關重要。SKF提供了詳細的指導和工具，幫助用戶根據具體的應用條件選擇最合適的定位和配合方式。以下是關于SKF軸承定位和配合方式選擇的詳細指南：

一、軸承定位

軸承定位是指如何將軸承固定在軸和軸承座上，以確保其能夠正確傳遞載荷并保持穩定運行。常見的軸承定位方式包括以下幾種：

1. 單側固定

• 適用場合：適用于軸的一端需要固定，另一端允許自由膨脹或收縮的情況。
• 特點：
  • 固定端：使用兩個軸承進行固定，通常采用深溝球軸承、角接觸球軸承或調心滾子軸承。固定端的軸承需要承受雙向軸向載荷。
  • 浮動端：使用一個軸承作為浮動端，通常采用圓柱滾子軸承或深溝球軸承。浮動端的軸承允許軸在熱膨脹時自由移動，避免因熱膨脹引起的應力。

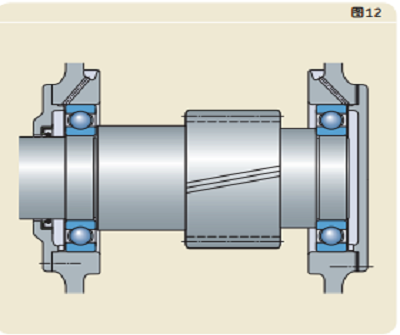

2. 雙側固定

• 適用場合：適用于軸的兩端都需要固定的場合，通常用于短軸或對軸向定位要求較高的應用。
• 特點：
  • 兩端固定：軸的兩端各使用一個軸承進行固定，通常采用深溝球軸承、角接觸球軸承或調心滾子軸承。兩端的軸承都需要承受雙向軸向載荷。
  • 軸向預緊：為了提高系統的剛性和旋轉精度，可以對軸承施加適當的軸向預緊力。

3. 浮動支承

• 適用場合：適用于長軸或多軸承系統，允許軸在熱膨脹時自由移動，避免因熱膨脹引起的應力。
• 特點：
  • 浮動軸承：使用一個或多個浮動軸承，通常采用圓柱滾子軸承或深溝球軸承。浮動軸承允許軸在熱膨脹時自由移動，但不承受軸向載荷。
  • 固定軸承：在軸的一端或兩端使用固定軸承，確保軸的軸向定位。

二、配合方式的選擇

軸承的配合方式決定了軸承與軸和軸承座之間的裝配關系。正確的配合方式可以確保軸承在運行過程中保持良好的性能和壽命。SKF推薦的配合方式主要包括以下幾種：

1. 過盈配合

• 定義：軸頸直徑稍大于軸承內徑，或軸承座孔直徑稍小于軸承外徑，形成過盈配合。
• 優點：
  • 高精度：過盈配合可以確保軸承與軸或軸承座之間的緊密接觸，提供更高的旋轉精度和穩定性。
  • 防止松動：過盈配合可以防止軸承在運行過程中松動，特別是在振動較大的場合。
• 適用場合：適用于高速、重載或對旋轉精度要求較高的應用。
• 安裝方法：通常使用加熱法（如感應加熱器）或液壓工具將軸承壓入軸或軸承座中。

2. 間隙配合

• 定義：軸頸直徑稍小于軸承內徑，或軸承座孔直徑稍大于軸承外徑，形成間隙配合。
• 優點：
  • 便于安裝：間隙配合使得軸承更容易安裝和拆卸，特別適用于需要頻繁更換軸承的場合。
  • 允許熱膨脹：間隙配合允許軸在熱膨脹時自由移動，避免因熱膨脹引起的應力。
• 適用場合：適用于低速、輕載或對旋轉精度要求不高的應用。
• 注意事項：間隙配合可能會導致軸承在運行過程中產生微小的滑動，影響其壽命和性能。因此，建議在可能的情況下盡量避免使用間隙配合。

3. 過渡配合

• 定義：軸頸直徑與軸承內徑或軸承座孔直徑接近，形成介于過盈配合和間隙配合之間的過渡配合。
• 優點：
  • 平衡性好：過渡配合結合了過盈配合和間隙配合的優點，既能保證一定的安裝便利性，又能提供較好的旋轉精度和穩定性。
• 適用場合：適用于中等速度和中等載荷的應用，特別是對安裝和拆卸有一定要求的場合。
• 安裝方法：通?？梢灾苯訉⑤S承壓入軸或軸承座中，但在某些情況下也可以使用加熱法或液壓工具。

三、選擇配合方式的考慮因素

在選擇軸承的配合方式時，應綜合考慮以下因素：

1. 負載類型

• 徑向載荷：對于主要承受徑向載荷的軸承，通常選擇過盈配合或過渡配合，以確保軸承在運行過程中保持穩定的性能。
• 軸向載荷：對于承受較大軸向載荷的軸承，建議選擇過盈配合，以防止軸承在軸向載荷作用下松動。
• 組合載荷：對于同時承受徑向和軸向載荷的軸承，建議選擇過盈配合或過渡配合，以確保軸承在各種載荷條件下都能正常工作。

2. 轉速

• 低速：對于低速應用，可以選擇間隙配合或過渡配合，因為此時軸承的摩擦和發熱較小，不會影響其性能。
• 中速：對于中等速度應用，建議選擇過渡配合，以平衡安裝便利性和旋轉精度。
• 高速：對于高速應用，建議選擇過盈配合，以確保軸承在高速運轉時保持穩定的性能，并減少振動和噪音。

3. 溫度變化

• 常溫環境：在常溫環境下，可以選擇過渡配合或過盈配合，具體取決于負載和轉速的要求。
• 高溫環境：在高溫環境下，軸承材料會發生熱膨脹，因此建議選擇過盈配合，以防止軸承在熱膨脹時松動。
• 低溫環境：在低溫環境下，軸承材料會發生收縮，因此建議選擇過渡配合或稍微寬松的過盈配合，以防止軸承在低溫時卡死。

4. 振動和沖擊

• 振動較大：對于振動較大的應用，建議選擇過盈配合，以防止軸承在振動作用下松動。
• 沖擊較大：對于承受較大沖擊載荷的應用，建議選擇過盈配合，以確保軸承在沖擊載荷作用下保持穩定的性能。

5. 安裝和拆卸頻率

• 頻繁安裝和拆卸：如果軸承需要頻繁更換，建議選擇間隙配合或過渡配合，以方便安裝和拆卸。
• 長期使用：如果軸承需要長期使用且不需要頻繁更換，建議選擇過盈配合，以確保其在長時間運行中的穩定性和可靠性。

四、SKF工具和資源

SKF提供了多種工具和資源，幫助用戶選擇合適的軸承定位和配合方式：

• SKF軸承選型軟件：通過輸入應用參數（如載荷、轉速、溫度等），軟件可以自動推薦最合適的軸承型號和配合方式。
• SKF技術手冊：包含詳細的軸承選型指南、配合方式選擇標準以及安裝和維護建議。
• SKF技術支持團隊：提供專業的技術支持和咨詢服務，幫助用戶解決具體的技術問題。

總結

選擇合適的軸承定位和配合方式是確保軸承性能和壽命的關鍵。通過綜合考慮負載類型、轉速、溫度變化、振動和沖擊等因素，您可以選擇最適合的定位方式和配合方式。SKF提供的工具和資源可以幫助您簡化選型過程，確保軸承在各種工況下都能表現出色。如果您有更多具體的應用需求或技術問題，建議咨詢SKF的技術支持團隊
